Lenze-Intorq Brake(BFK 458) การติดตั้ง Lenze-Intorq Brakeกับมอเตอร์เบรค



Lenze spring applied brakes ( Intorq spring applied brakes ) Type BFK458


          การใช้งานติดตั้งเบรคไฟฟ้า (Lenze- Intorq Spring applied brakes Type BFK458)
          เข้ากับมอเตอร์เบรค ( Motor Brake)


          1. เริ่มต้นใส่ Hub Brake ( Lenze-Intorq BFK 458) เข้าไปที่เพลาของมอเตอร์ Motor Brake โดยใส่ให้ตรงกับร่องลิ่ม ทั้งนี้ Hub( Lenze-Intorq ) กับเพลาของมอเตอร์ต้องสวมกันค่อนข้างพอดี ( พิกัดสวมพอดี Transition Fit ) ไม่หลวม ห้ามใช้ค้อนตอกที่ Hub เด็ดขาด เพราะจะทำให้ร่องฟันเฟืองบิดเบี้ยวเสียหายได้ค่อนข้างง่าย จากนั้นใส่ Lock Clip

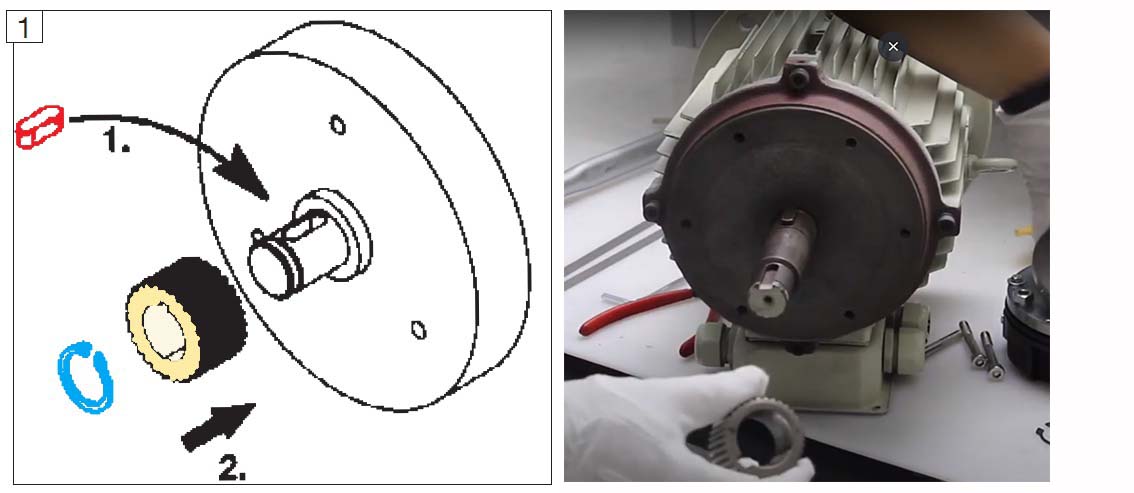

แสดงรูป การใส่ Lenze-Intorq Hub Brake เข้าไปที่เพลา Motor Brake



       2. ติดตั้ง Rotor Brake ( Lenze-Intorq BFK 458) สวมเข้าไปที่ Hub และ ตรวจสอบดูว่า Rotor Brake ( Lenze-Intorq BFK 458) สามารถสไลด์ขึ้น-ลง บน Hub ได้อย่างสะดวกไม่ติดขัด หากมีอาการฝืด ให้ตรวจสอบที่ฟันเฟืองของ Hub Brake และ Rotor Brake ว่ามีการบิดเบี้ยวเป็นรอยหรือไม่ หากพบให้ทำการแก้ไข เพราะไม่เช่นนั้นเมื่อใช้งานจะทำให้เกิดการเสียดสีของ Rotor Brake ได้

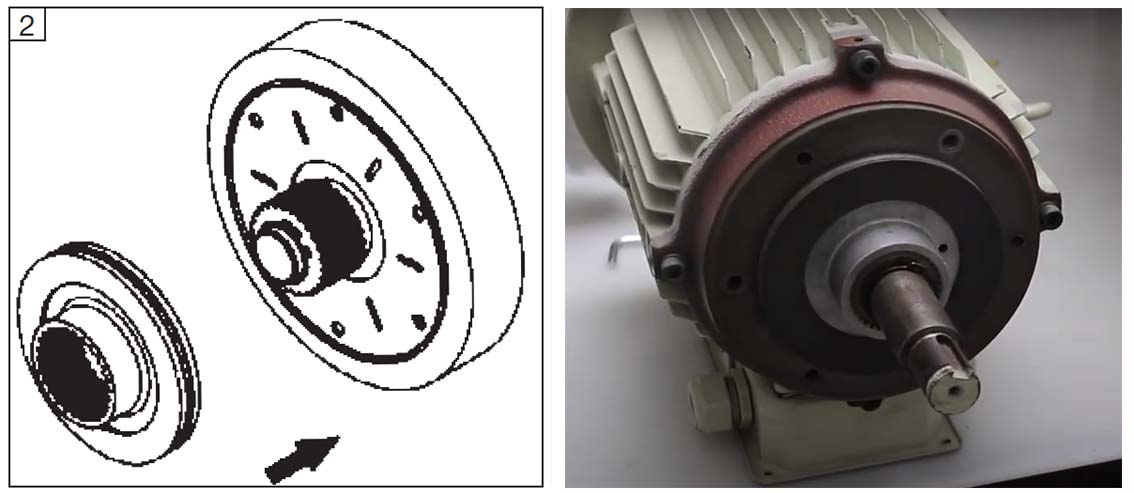

แสดงรูป ขั้นตอนการใส่ Lenze-Intorq Rotor Brake เข้าไปที่เพลา Hub Brake



       3. ติดตั้ง STATOR Brake ( Lenze-Intorq BFK 458) ไปที่ท้ายมอเตอร์ ขันน๊อตให้แน่น แล้วเอาพลาสติกที่รองระหว่าง Airgap Adjustment tube และ Armatute Plate ออก

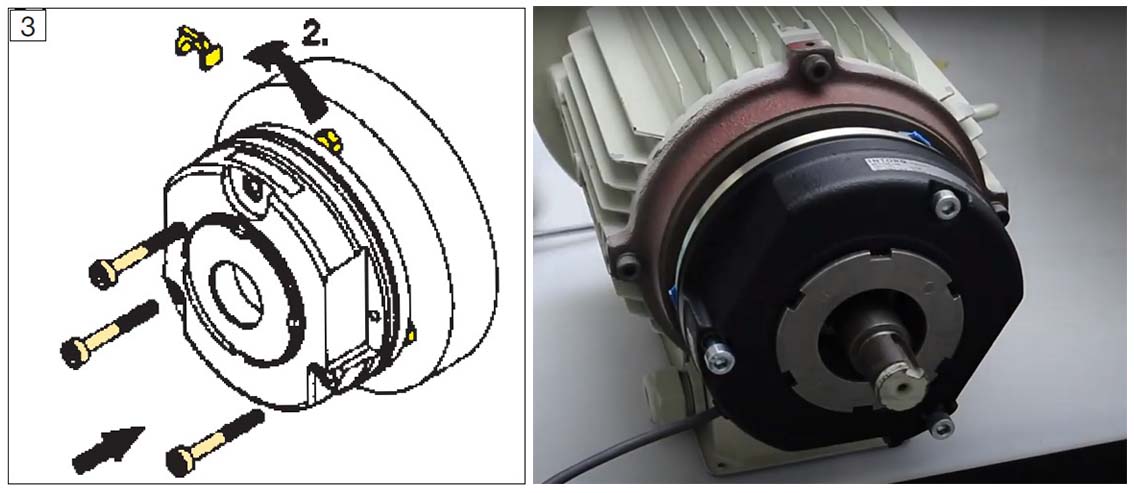

แสดงรูป การใส่ STATOR Brake ( Lenze-Intorq BFK 458) ไปที่ท้ายมอเตอร์


ตัวแทนจำหน่ายขาย Lenze Intorq Electro magnetic brakeในประเทศไทย Thailand


       4. Airgap ( SLu )ปกติ ทางโรงงาน Lenze –Intorq จะถูกตั้งค่าให้ใช้งานได้มาจากโรงงานอยู่แล้ว แต่ควรตรวจสอบความถูกต้องอีกครั้ง ด้วย Feeler gauge ถ้าค่าไม่ถูกต้องให้ทำการปรับตั้งใหม่ ( วิธีการติดตั้ง ตั้งค่าใช้งานจะอยู่ที่หัวข้อ การติดตั้งเบรคไฟฟ้า Lenze –Intorq Brake ( วิธีตั้งค่า Airgap )

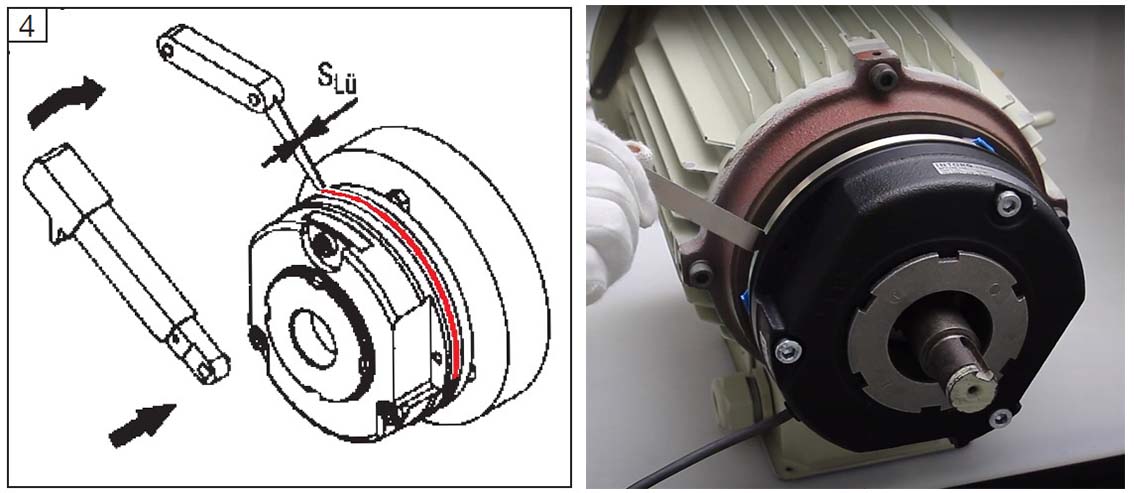

แสดงรูป Lenze –Intorq Brake วิธีตั้งค่า Airgap


       5. ตอนนี้เบรคประกอบเรียบร้อยแล้ว ต่อมาทำการตรวจเช็คไฟฟ้าที่จะนำมาใช้งานกับ Lenze Brake BFK 458 หรือ ไฟจาก Rectifier Brake ที่แปลงมาเป็นไฟฟ้ากระแสตรง โดยที่ค่า Voltage ที่ Output ของ Lenze Rectifier ต้องมีค่าอยู่ในช่วง –10% ถึง +5% ของ Coil Brake

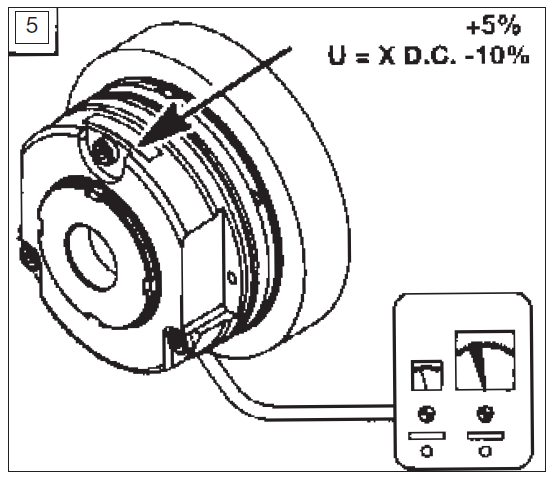

แสดงรูป การตรวจสอบ Lenze Rectifier Brake Voltage ที่จะมาจ่ายให้กับ Lenze Coil Brake



       6. คำเตือน ห้ามให้ส่วนของ ผ้าเบรค Lenze หรือ Lenze Rotor Brake สัมผัสกับ จาระบี หรือ น้ำมัน เป็นอันขาด

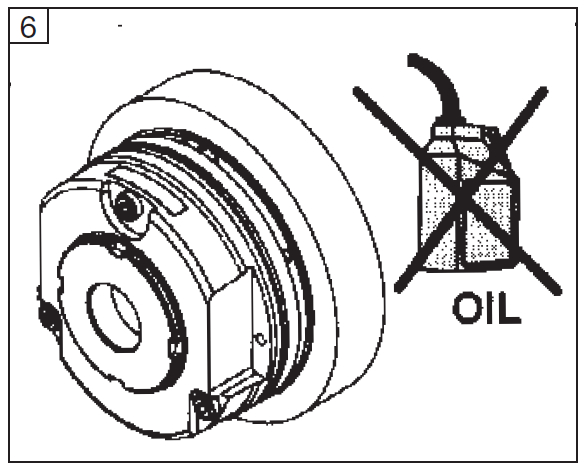

แสดงรูป ผ้าเบรค Lenze ห้ามสัมผัสกับ จาระบี หรือ น้ำมัน เด็ดขาด


ตัวแทนจำหน่ายขาย Lenze Intorq Electro magnetic brakeในประเทศไทย Thailand

Lenze- Intorq Electromagnetic Spring-applied brake

       BFK 458-06N ,BFK 458-06E สามารถรับแรงบิดได้ 4.00 NM ใช้กับมอเตอร์ 4 Pole ขนาด 0.25 – 0.37 KW
       BFK 458-08N ,BFK 458-06E สามารถรับแรงบิดได้ 8.00 NM ใช้กับมอเตอร์ 4 Pole ขนาด 0.37 – 0.75 KW
       BFK 458-10N ,BFK 458-06E สามารถรับแรงบิดได้ 16.0 NM ใช้กับมอเตอร์ 4 Pole ขนาด 0.25 – 0.37 KW
       BFK 458-12N ,BFK 458-06E สามารถรับแรงบิดได้ 23.0 NM ใช้กับมอเตอร์ 4 Pole ขนาด 1.50 – 1.50 KW
       BFK 458-14N ,BFK 458-06E สามารถรับแรงบิดได้ 60.0 NM ใช้กับมอเตอร์ 4 Pole ขนาด 2.20 – 5.50 KW
       BFK 458-16N ,BFK 458-06E สามารถรับแรงบิดได้ 80.0 NM ใช้กับมอเตอร์ 4 Pole ขนาด 5.50 – 9.20 KW
       BFK 458-18N ,BFK 458-06E สามารถรับแรงบิดได้ 150. NM ใช้กับมอเตอร์ 4 Pole ขนาด 11.0 - 15.0 KW
       BFK 458-20N ,BFK 458-06E สามารถรับแรงบิดได้ 260. NM ใช้กับมอเตอร์ 4 Pole ขนาด 18.5 - 30.0 KW
       BFK 458-25N ,BFK 458-06E สามารถรับแรงบิดได้ 400. NM ใช้กับมอเตอร์ 4 Pole ขนาด 30.0 - 45.0 KW
